RGBW4ch調光コントローラ、32A(8A/ch)、DC12-24V、リモコン付、明るさ調節可能

•
•
•
•
•
•

RGBW4チャンネル調光コントローラ
32A 明るさ調節可能
RGBに加え、ホワイト（または他の色）の
調光制御が可能な 4ch調光コントローラです。
DC12V?24Vに対応しています。
弊社の DC12V?24V仕様の RGB-W、RGB-N、RGB-C等 4ch
灯体の調光にご使用いただけます。
32A 明るさ調節可能
RGBに加え、ホワイト（または他の色）の
調光制御が可能な 4ch調光コントローラです。
DC12V〜24Vに対応しています。
弊社の DC12V〜24V仕様の RGB-W、RGB-N、RGB-C等 4ch
灯体の調光にご使用いただけます。

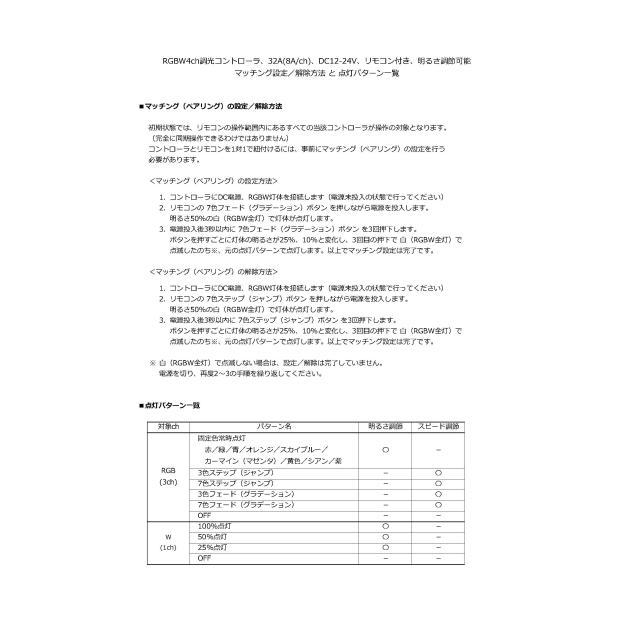

点灯パターン
RGB用の3ch と ホワイト用の1ch に対し、
それぞれ独立して点灯パターンを設定することができます
例えば、ホワイトを 25%常時点灯させた状態で RGBは
7色フェード（グラデーション）させる、といった点灯が可能です。

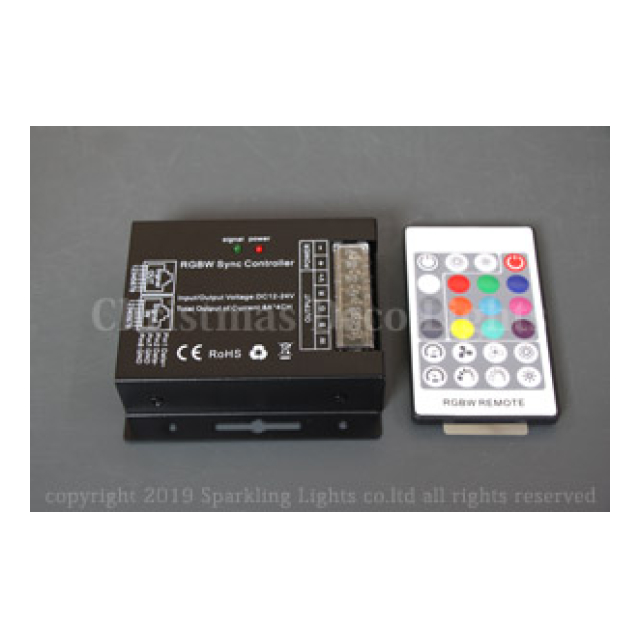

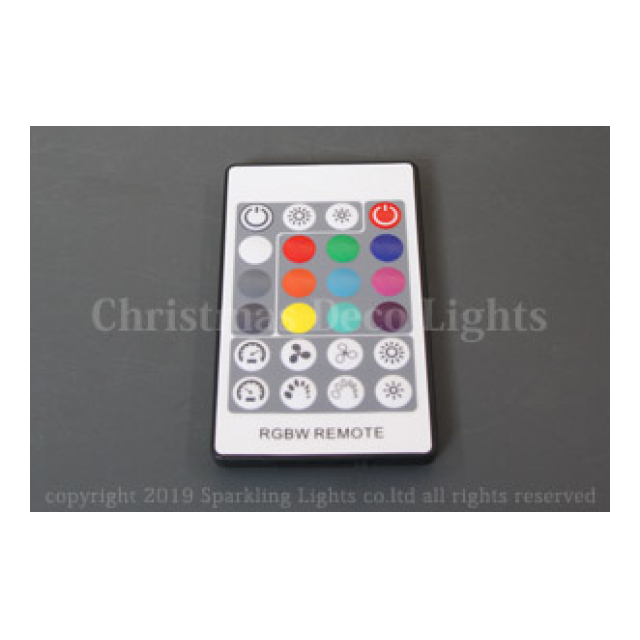

操作は付属のリモコンで行います。
＜RGB3chに対する点灯パターン＞
・固定色常時点灯
（赤・緑・青・オレンジ・スカイブルー・カーマイン（マゼンタ）・黄色・シアン・紫）
・3色ステップ（ジャンプ）
・7色ステップ（ジャンプ）
・3色フェード（グラデーション）
・7色フェード（グラデーション）
・OFF ※固定色常時点灯のパターンでは明るさ調節、
ステップ／フェードではスピード調節が可能です。
＜ホワイト1chに対する点灯パターン＞
・100%点灯
・50%点灯
・25%点灯
・OFF
※明るさ調節により任意の明るさで点灯させることも可能です。
電流容量 最大8A/ch（合計最大32A）
電流容量は1チャンネルあたり最大8A、4チャンネル合計で最大32Aです。
電力容量は 12Vの場合 最大96W/ch（合計最大382W）、
24Vの場合 最大192W/ch（合計最大768W）です。
※安定した動作の為に、
接続する灯体の消費電力の合計は上記電力容量の
7-8割以内を目安としてください。
※各製品の消費電力値は製品の販売単位そのままで
点灯させた場合を基準にした値です。
短くカットして使用する場合、
単位長さ（モジュール数）あたりの消費電力は上昇します。
カットして使用する場合はより余裕を見て消費電力を計算してください。
※直列連結可能な長さ（モジュール数）は
灯体の種類ごとに上限があります。
直列連結可能な長さを超える場合は並列に接続してください。

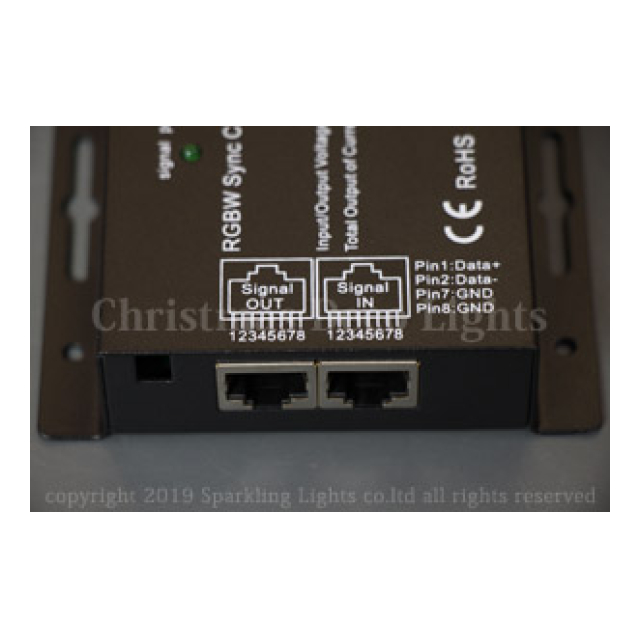

複数台のコントローラを同期可能
コントローラ同士をLANケーブルで接続することにより、
出力信号の同期が可能です。
※LANケーブルは付属しません。別途ご用意ください。
ご使用方法・ご注意点

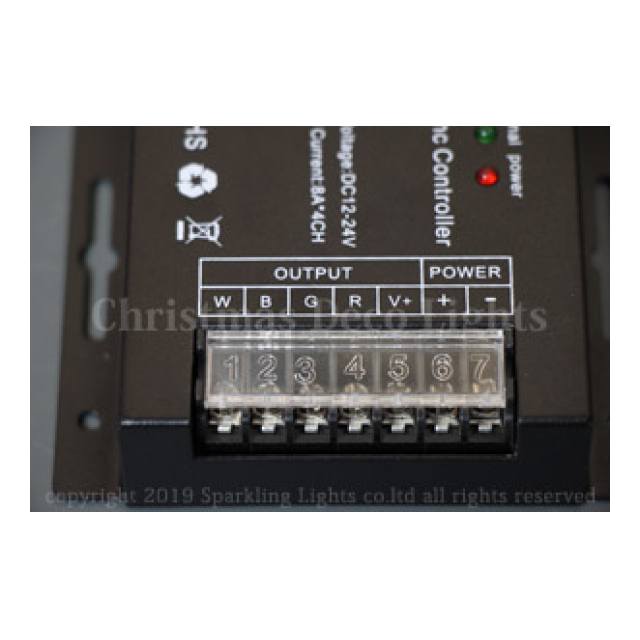

※DC電源入力端子（POWER ＋, −）および V＋、R, G, B, W の出力端子は、
電線ネジ止め式の端子台です。
※DC電源（AC/DCアダプタ）は別売です。
接続する灯体の電圧仕様・消費電力に応じて、
適切な電圧・容量の DC電源をご用意ください。
※本製品にコード類は付属しておりません。
コード類が付属しない DC電源（スイッチング電源）と接続する場合、
別途 2芯電線が必要になります。
また、出力が DCプラグケーブルになっている
AC/DCアダプタをご使用になる場合は、
ケーブルの先バラ加工が必要になります。
